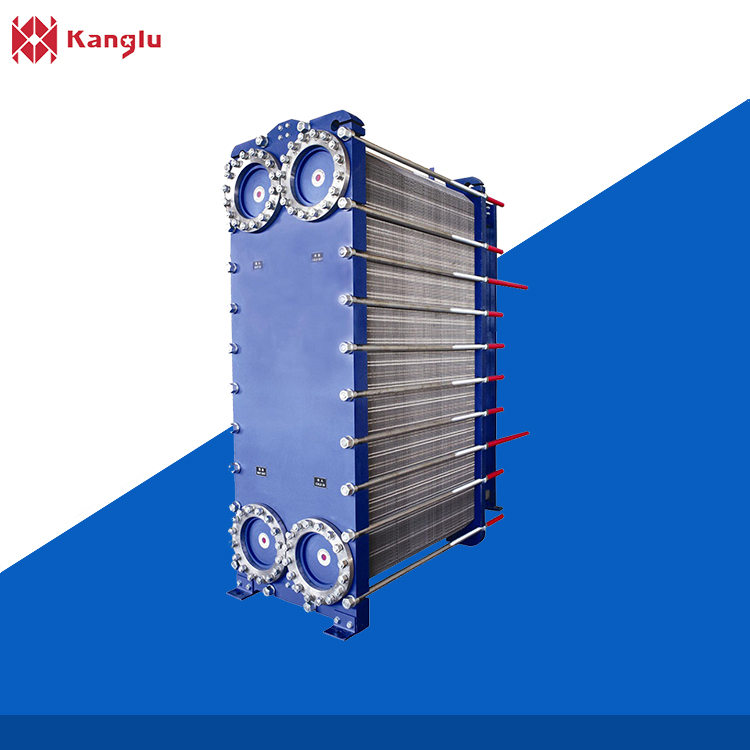

1.可拆卸板式换热器是由多个以一定间隔隔开的冲孔波纹薄板形成的，其外围用垫片密封，并且框架和压缩螺钉被重叠并压缩。 板和垫圈的四个角孔形成流体分配管和收集管。 同时，冷流体和热流体被合理地分离，从而冷流体和热流体在每块板的两侧的流动通道中流动，并通过板进行热交换。由于板波纹表面的特殊作用，流体沿狭窄弯曲通道流动的速度方向不断变化，使得流体在小流量下激起强烈的端部运动，从而加速流体边界层的破坏，强化传热过程，有效提高传热能力。它具有结构紧凑、金属消耗低、操作灵活性大、热损失小、安装、检查、拆卸和清洗方便、耐腐蚀性强、使用寿命长等优点。
2.热交换器里的介质的流动是指板式热交换器中一种介质在同一流动方向上的一组平行流动通道，而流动通道是由板式热交换器中两块相邻的板形成的介质流动通道。通常，几个流动通道并联或串联连接，以形成冷介质通道和热介质通道的不同组合。板式换热器的工艺由许多板组成，这些板是根据买方的特定工艺和技术要求组装的。在板之间形成网状通道的四个角孔形成分配管和合并管，密封垫密封热交换器中的冷、热介质，同时合理地分离冷、热介质而不混合。冷流体和热流体在通道中间隔流动，或者反向流动，或者正向流动。在流动过程中，冷流体和热流体通过板壁交换热量。板式热交换器有许多工艺组合，它们由不同的换向板和不同的组件实现。工艺组合可分为单工艺、多工艺和气液交换工艺和混合工艺。
